Omschrijving

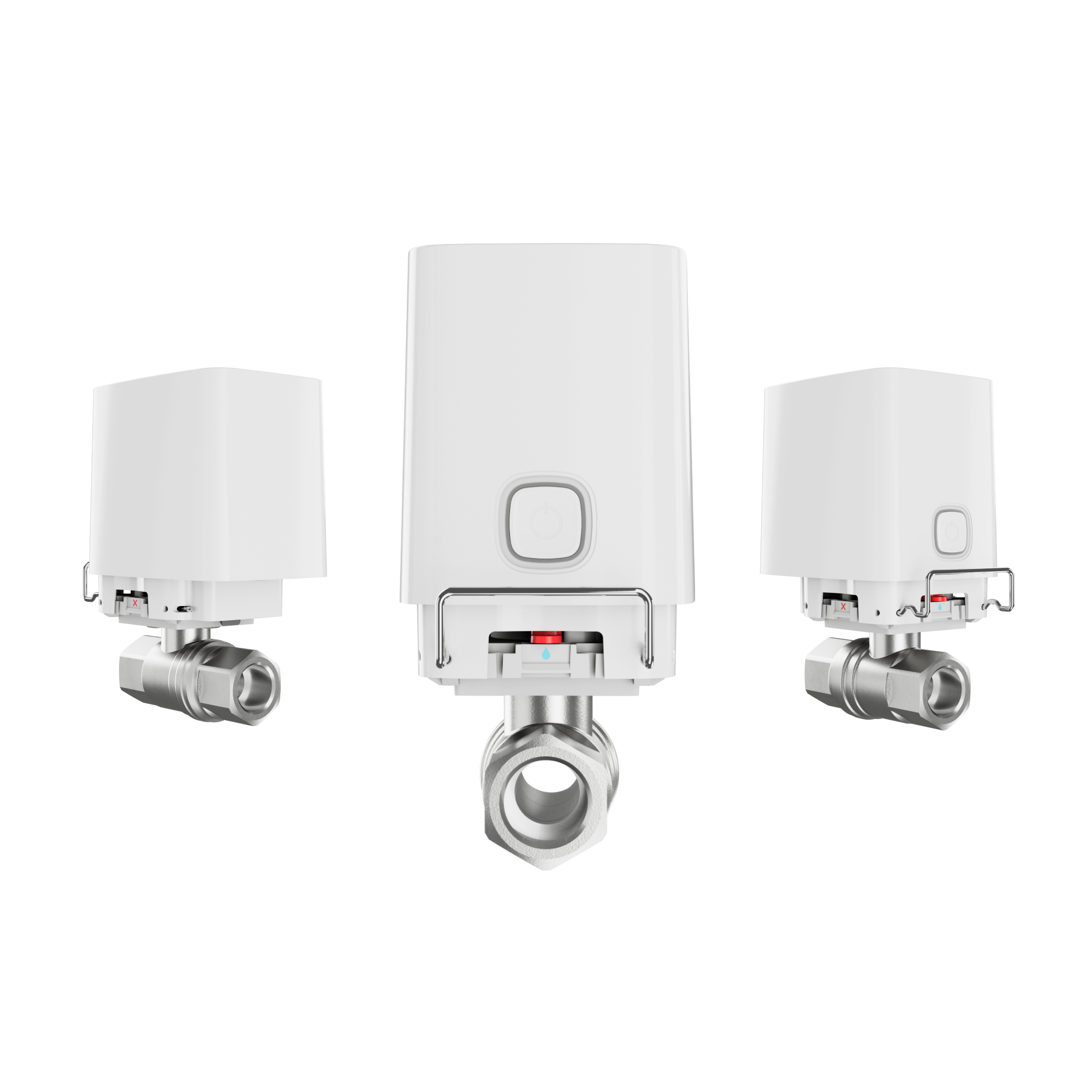

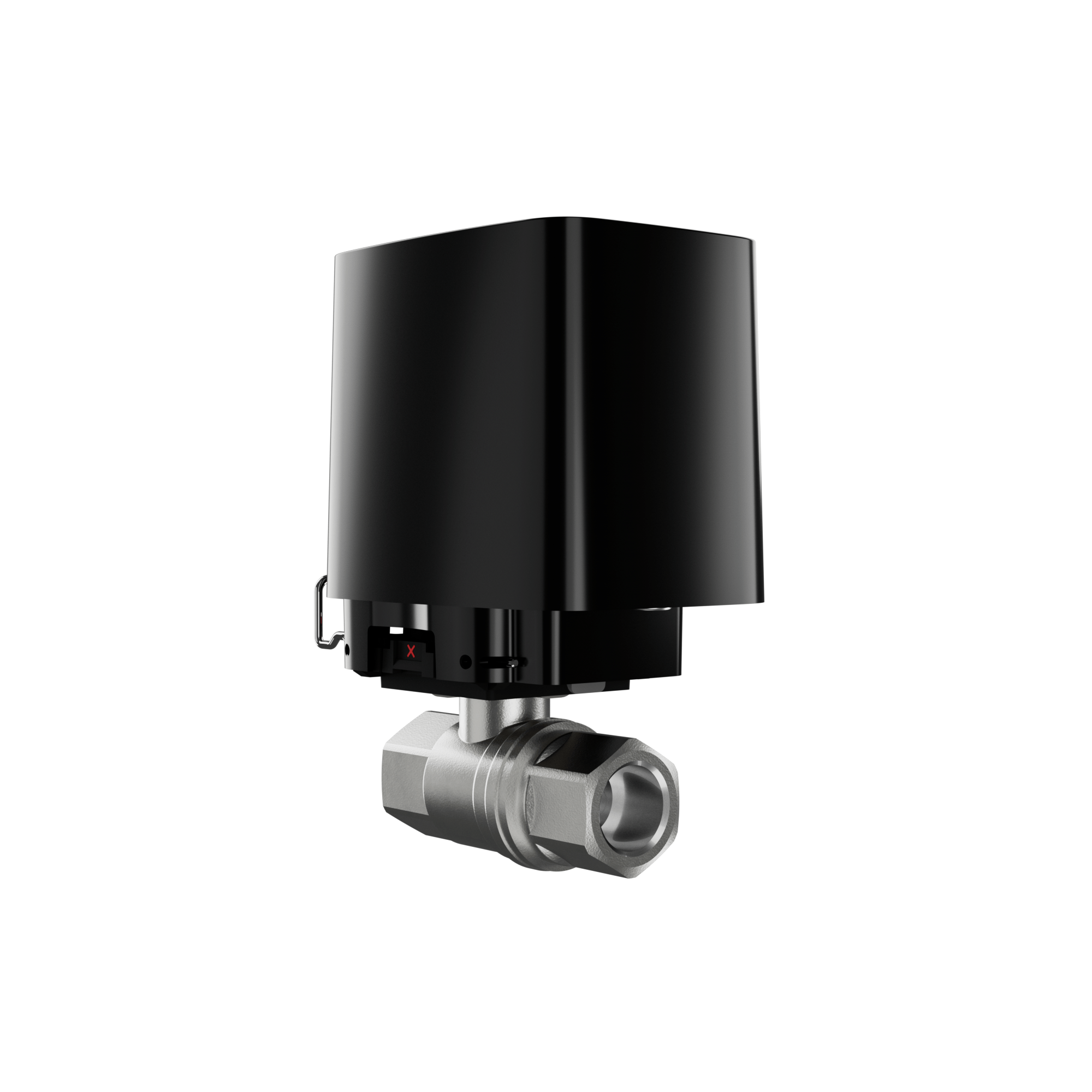

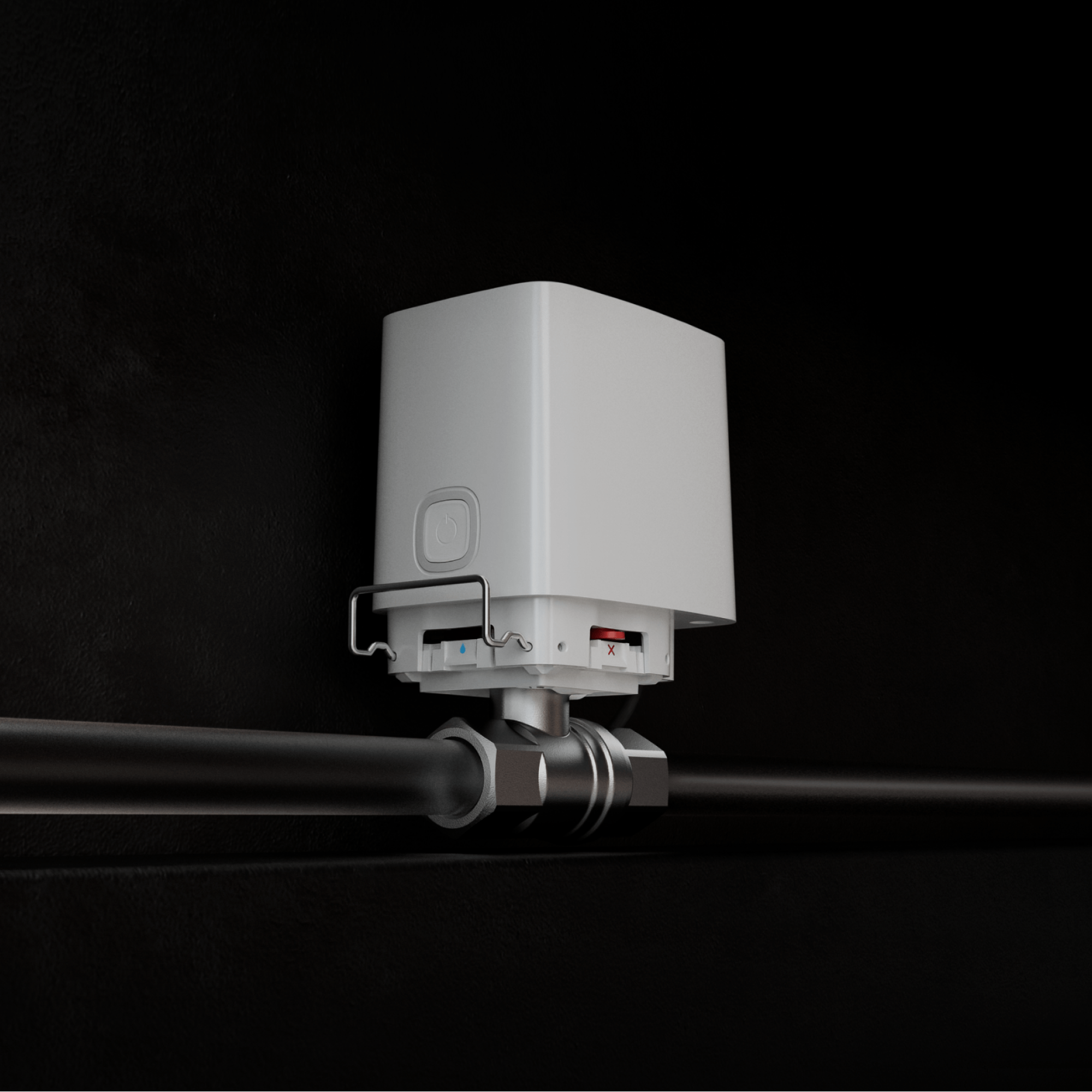

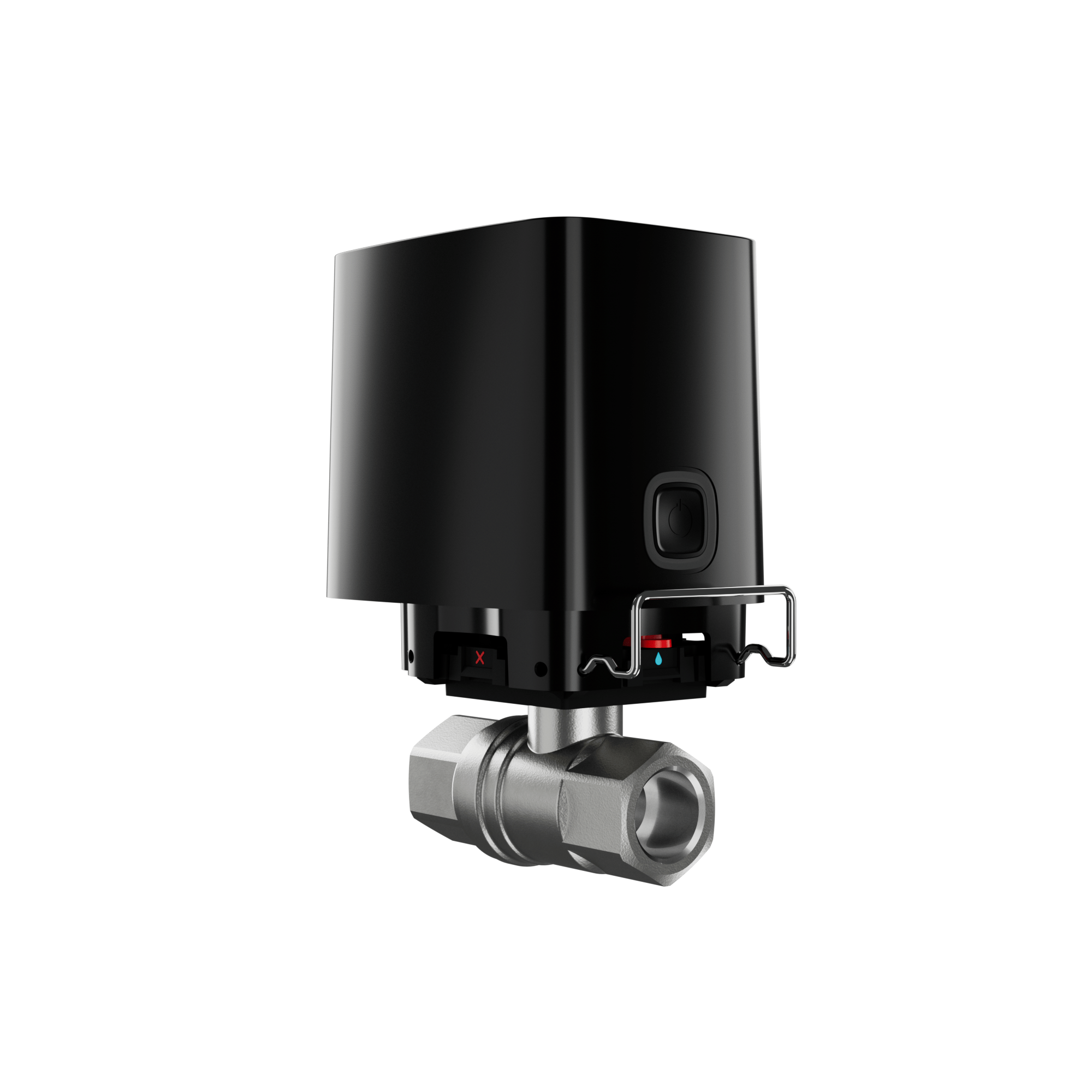

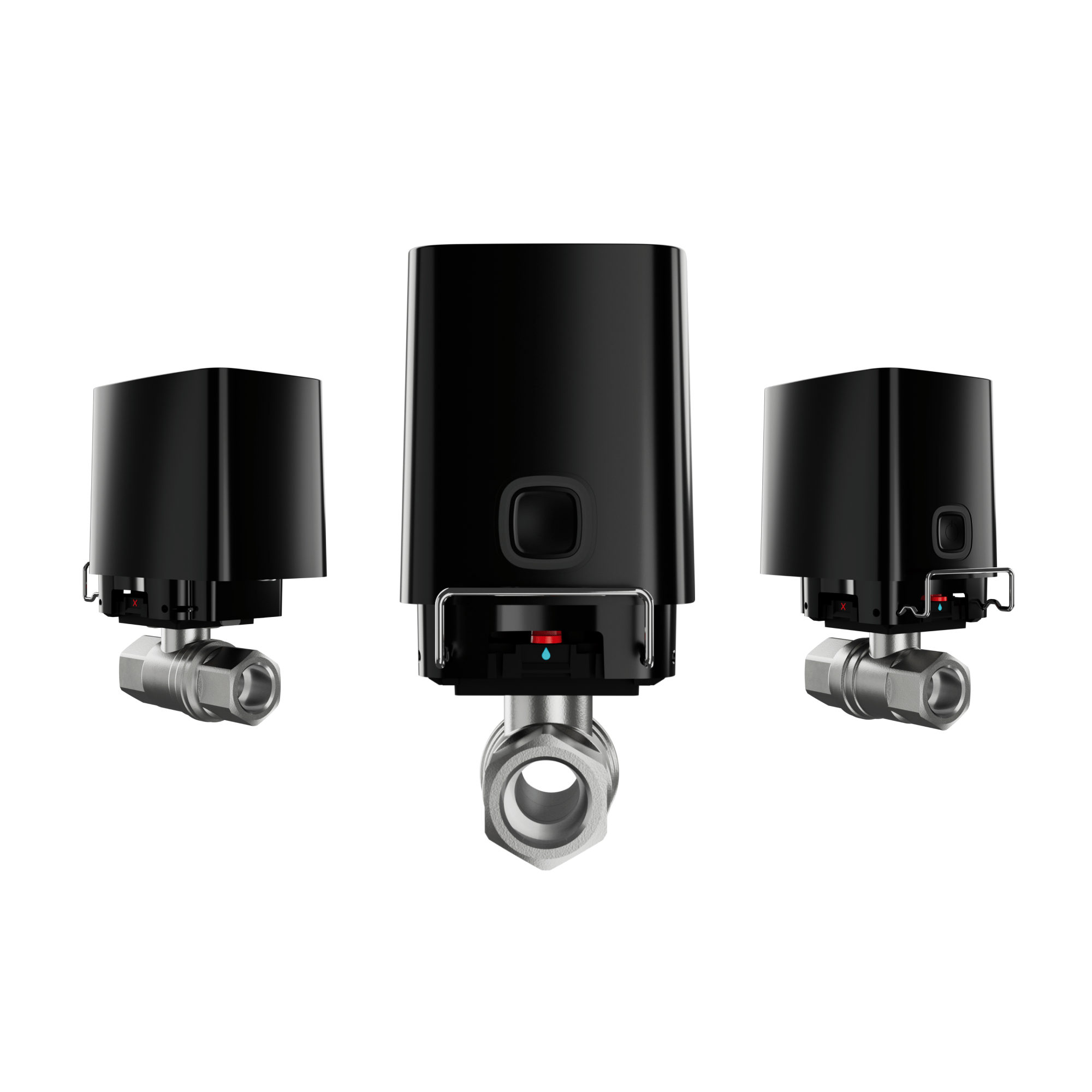

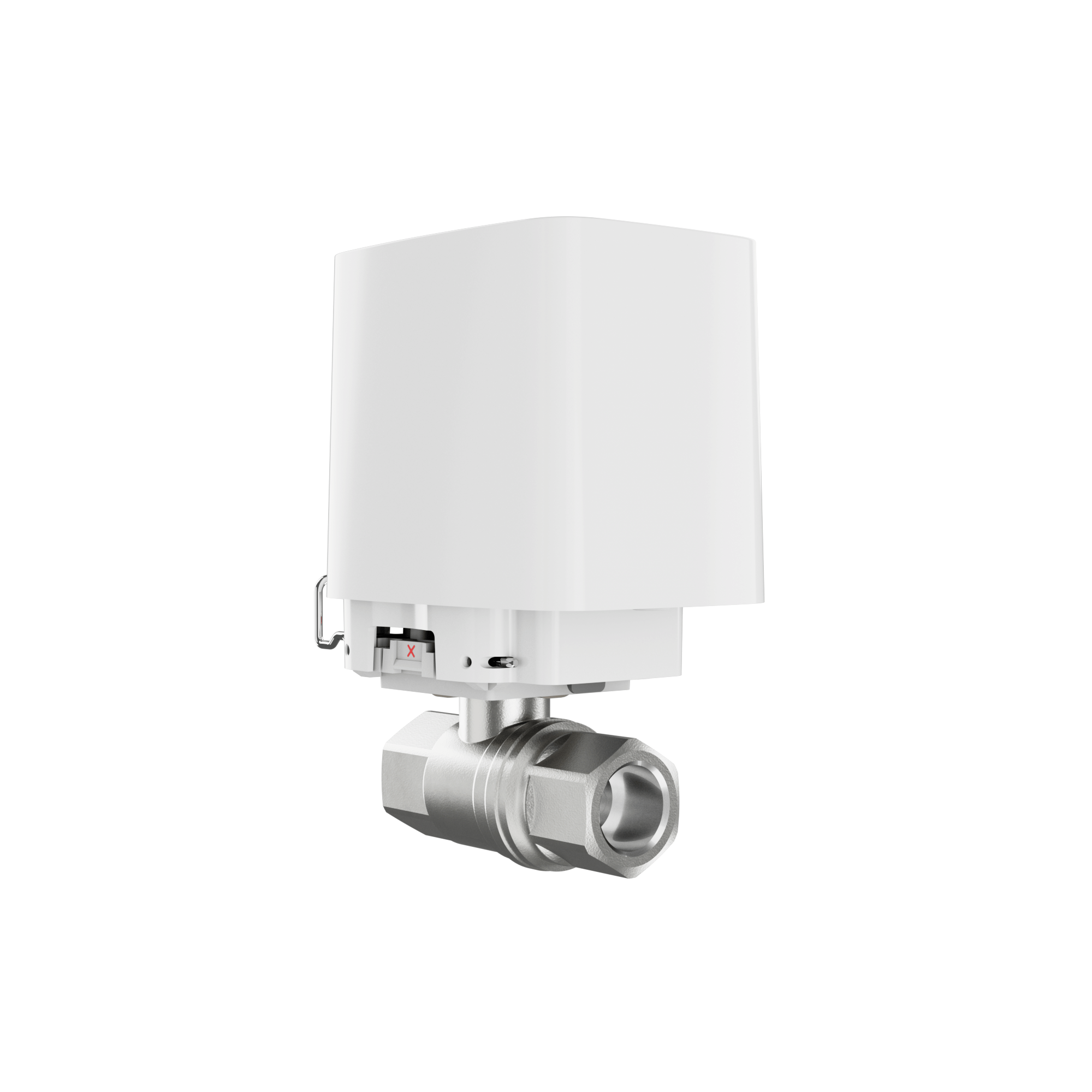

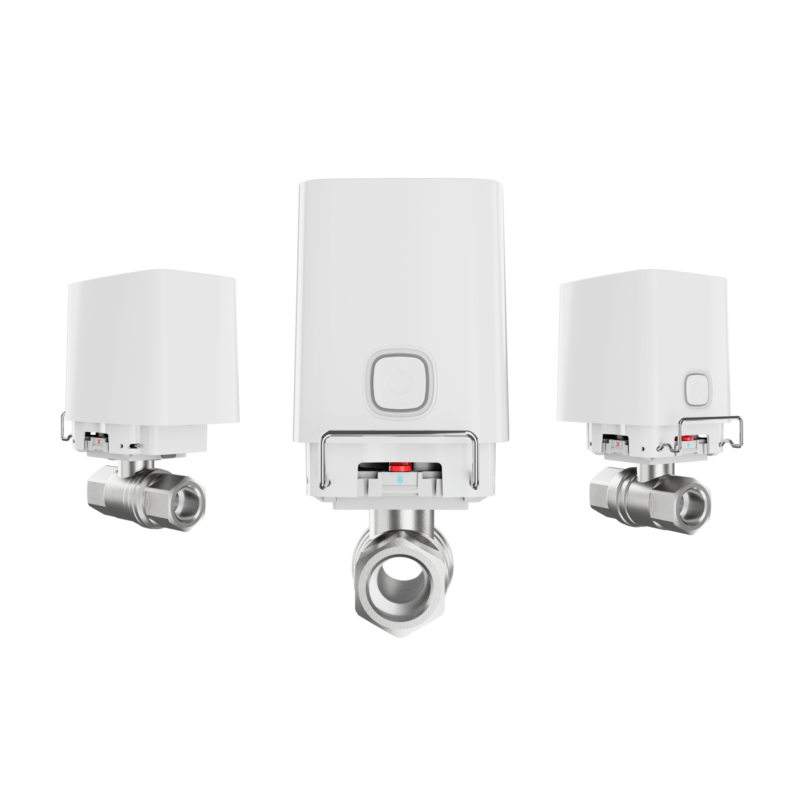

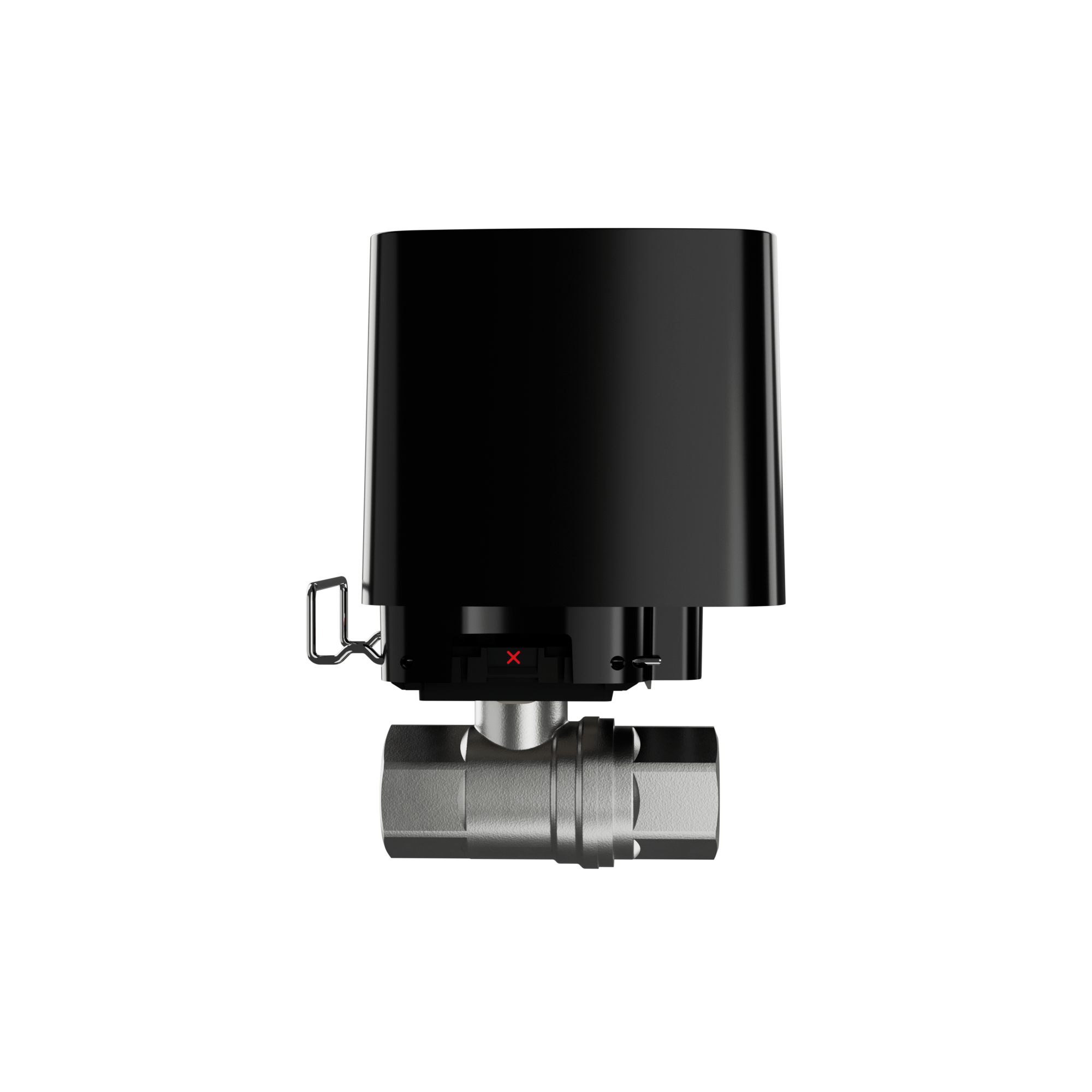

Ajax WaterStop Jeweller is een slimme elektrische afsluitklep die deel uitmaakt van het Ajax anti‑overstromingssysteem. De unit bevat een elektrische actuator gekoppeld aan een RuB‑kogelkraan met binnendraad (BSPP/NPT) in de maten ½″ (DN 15), ¾″ (DN 20) of 1″ (DN 25).

Bediening en automatisering

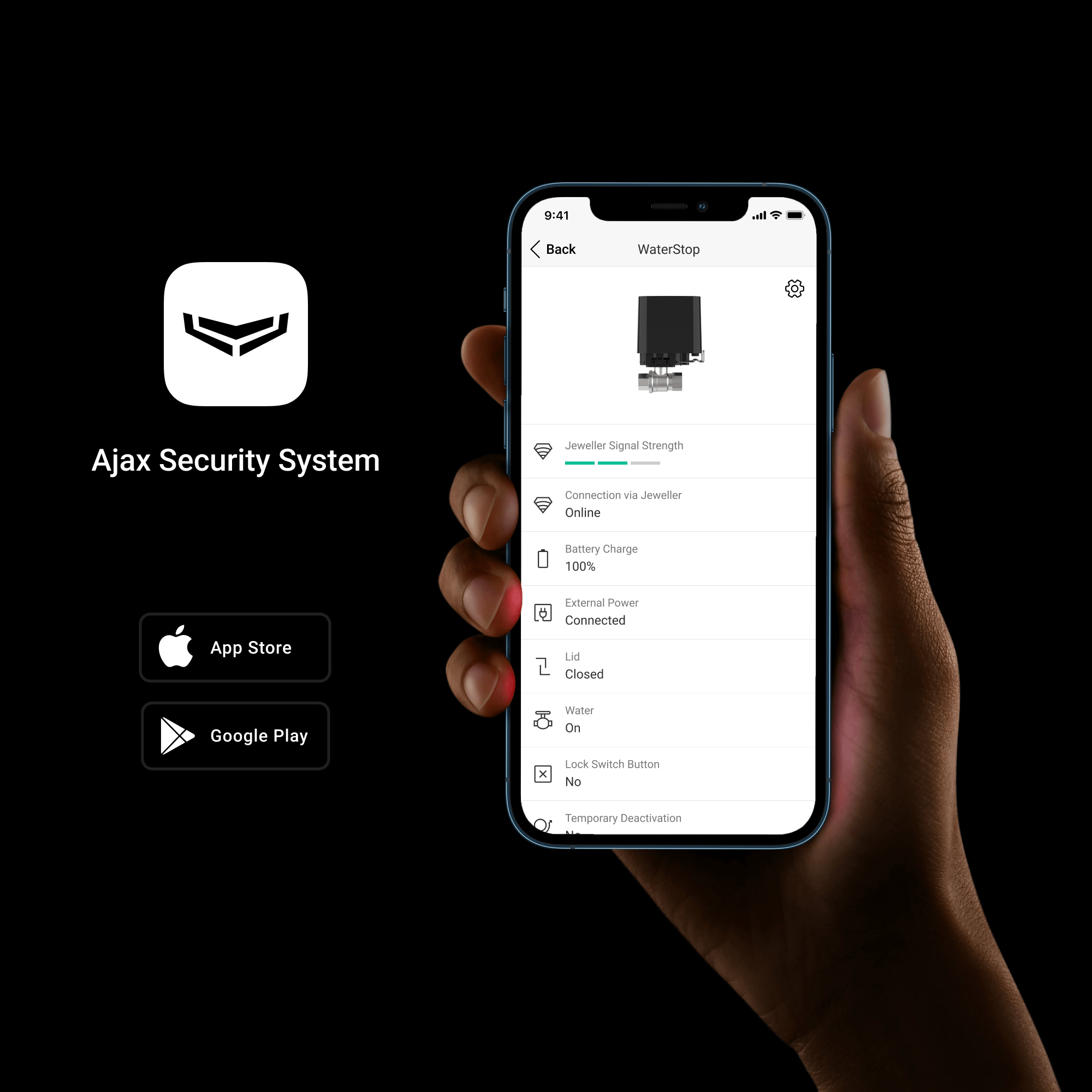

Bedienbaar via de Ajax‑apps, de knop op de behuizing, de hendel op de afsluitklep of automatiseringsscenario’s. De app meldt apparaatnaam, ruimte, tijdstip en gebruiker bij activering. Via PRO Desktop kunnen extra systeemgegevens en integraties worden beheerd.

Mechanica en beveiliging

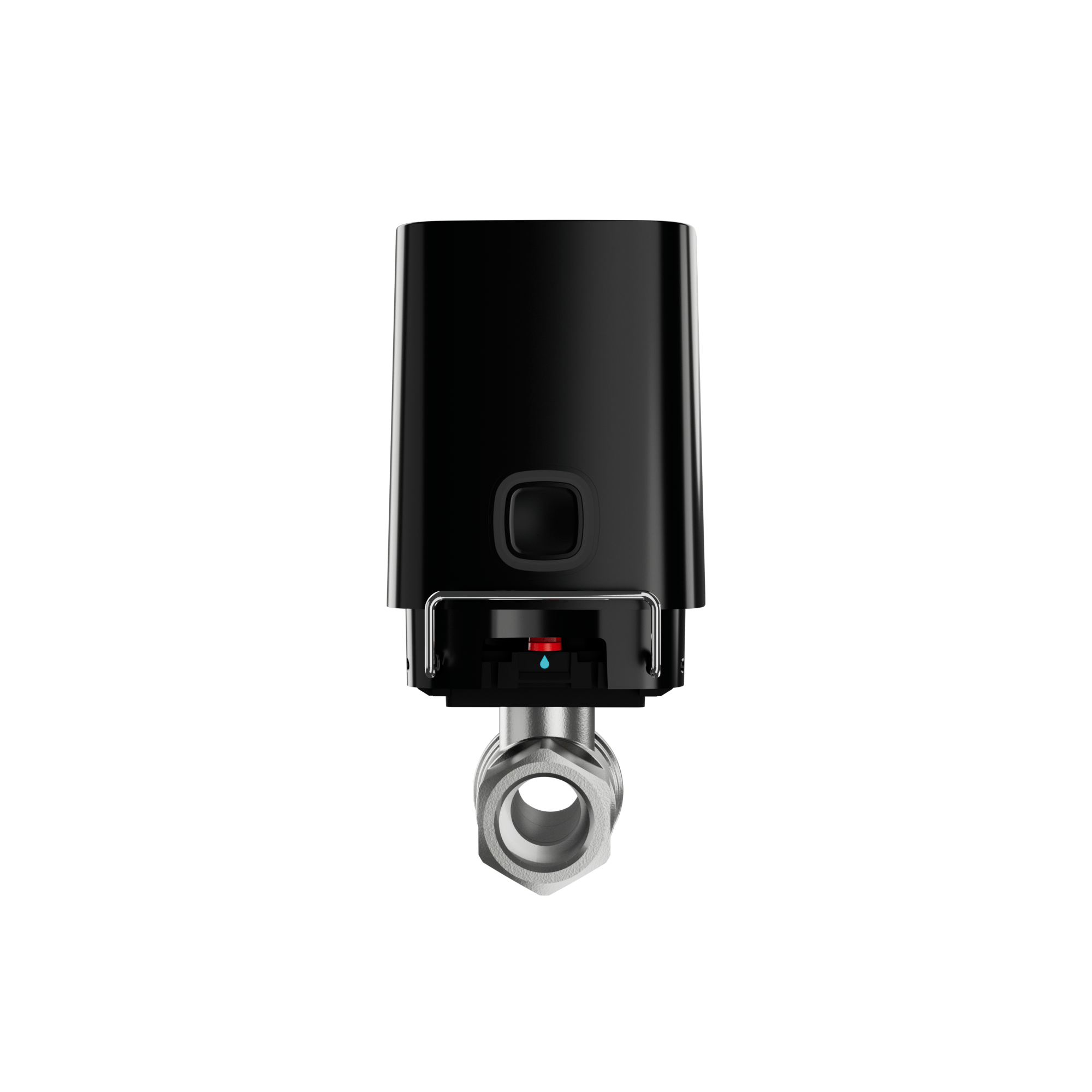

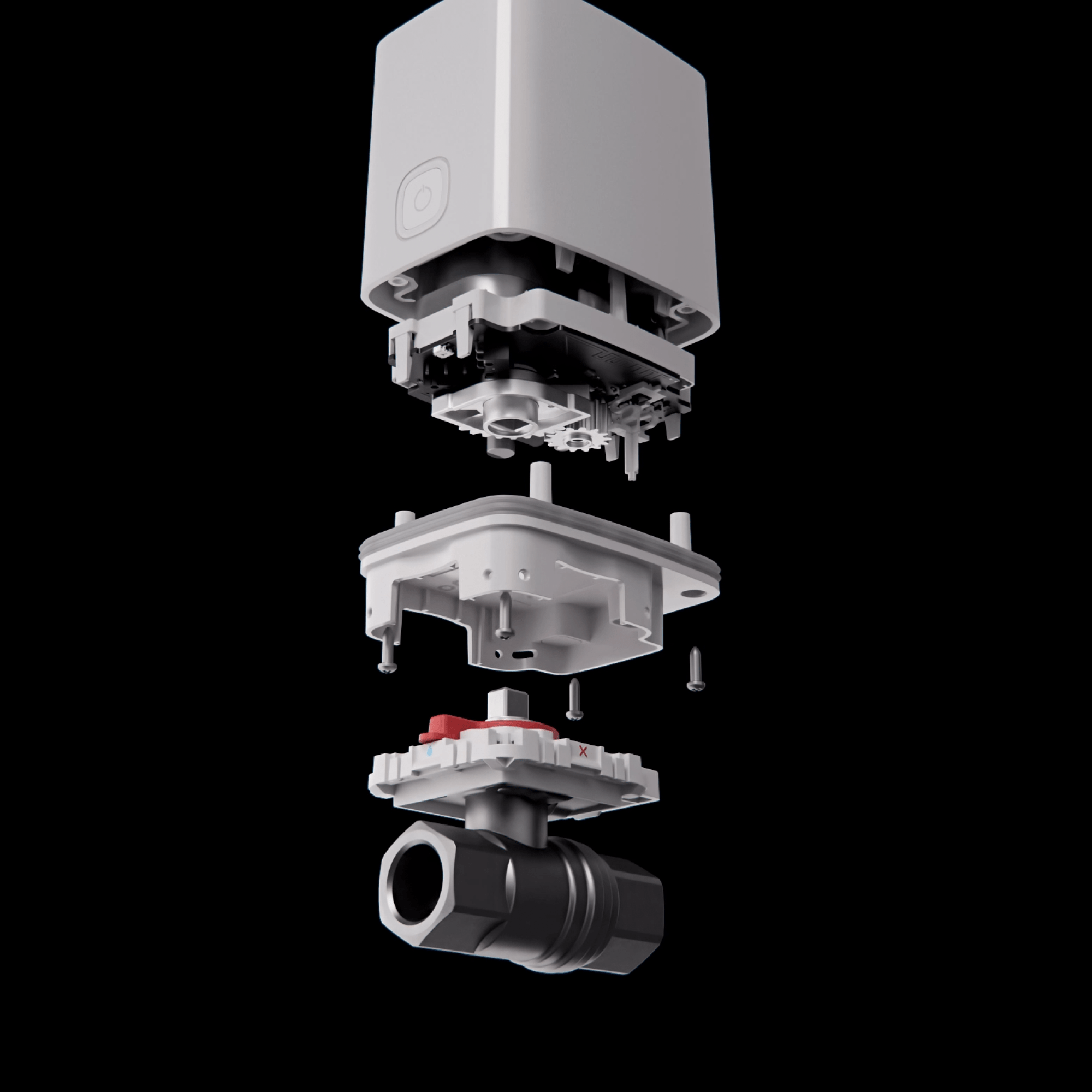

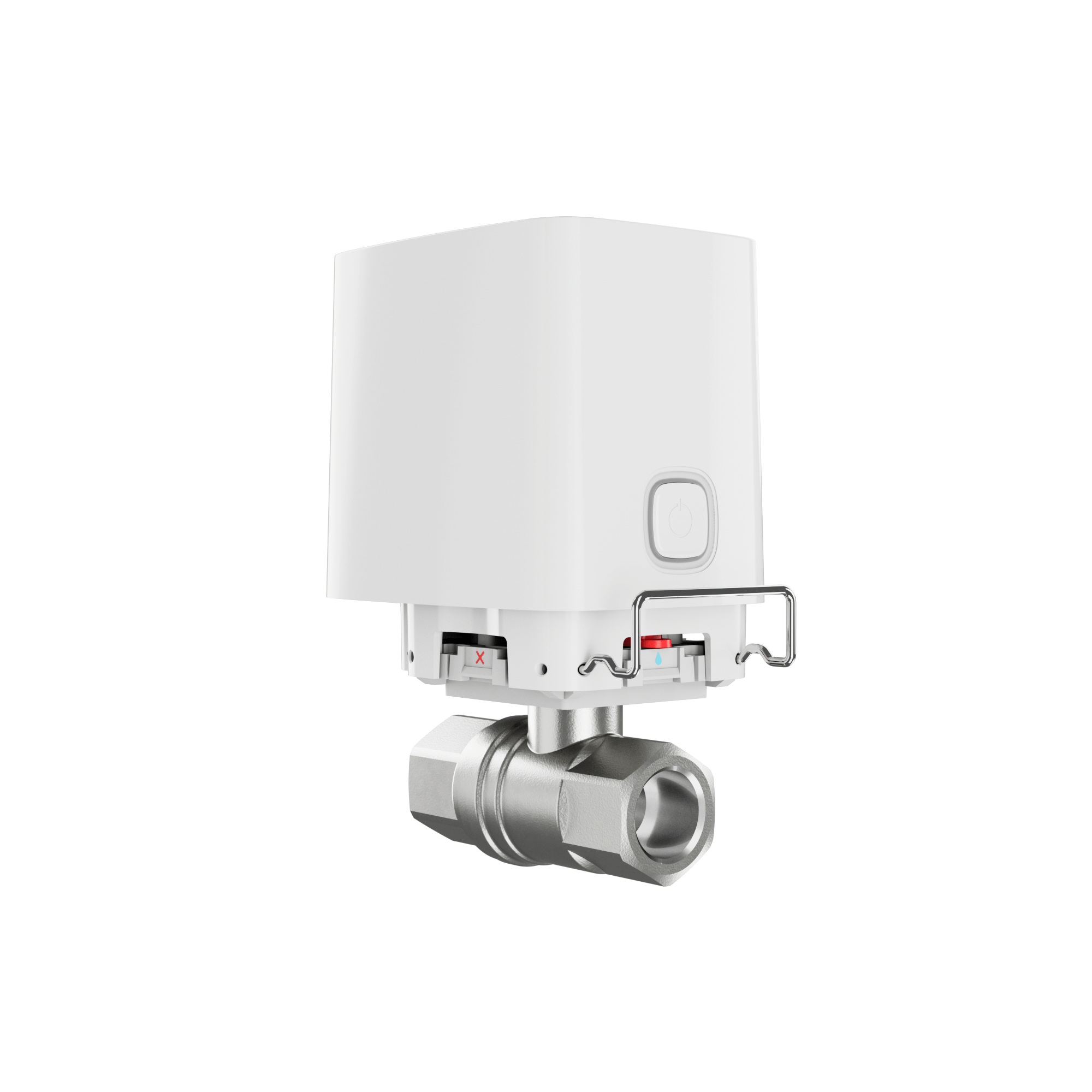

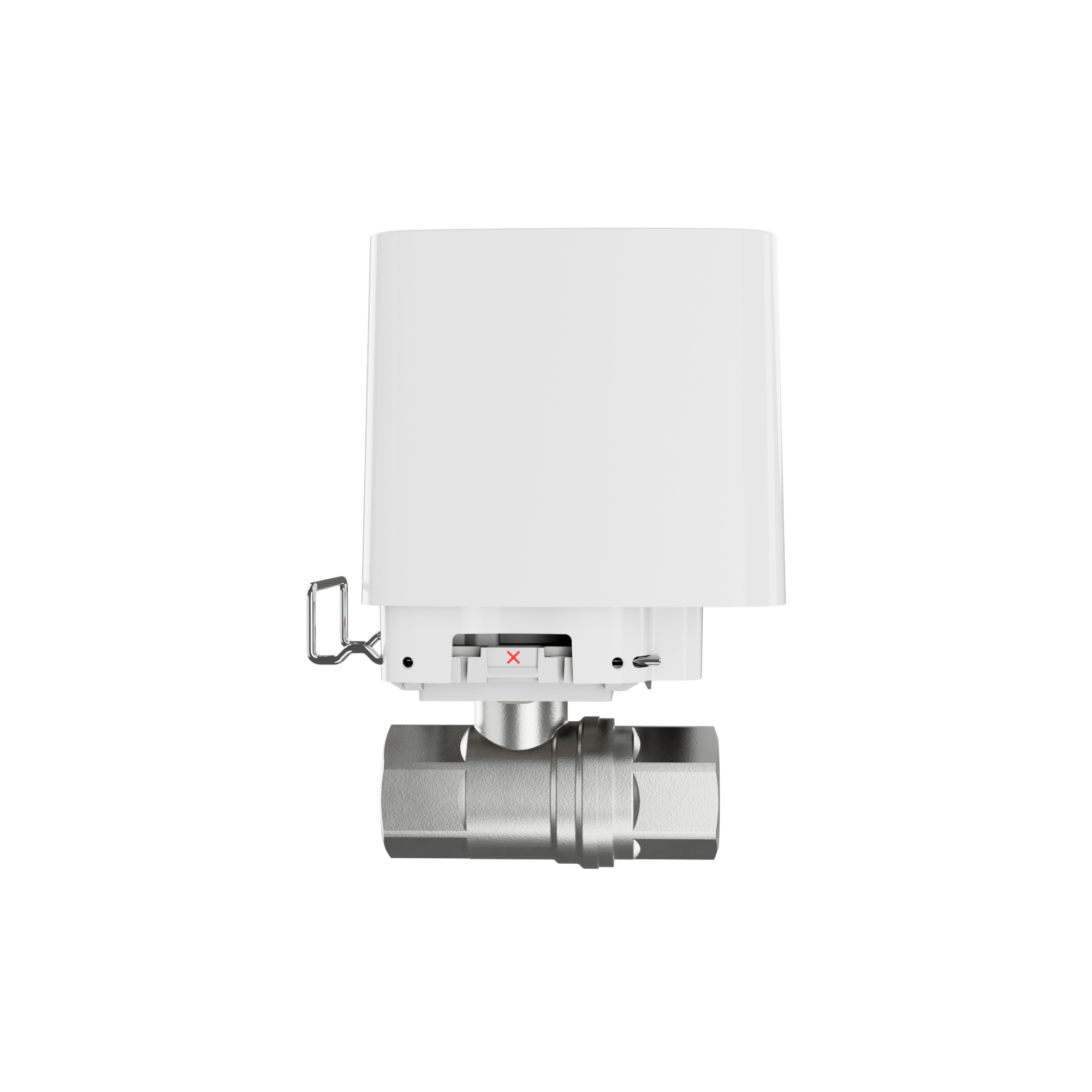

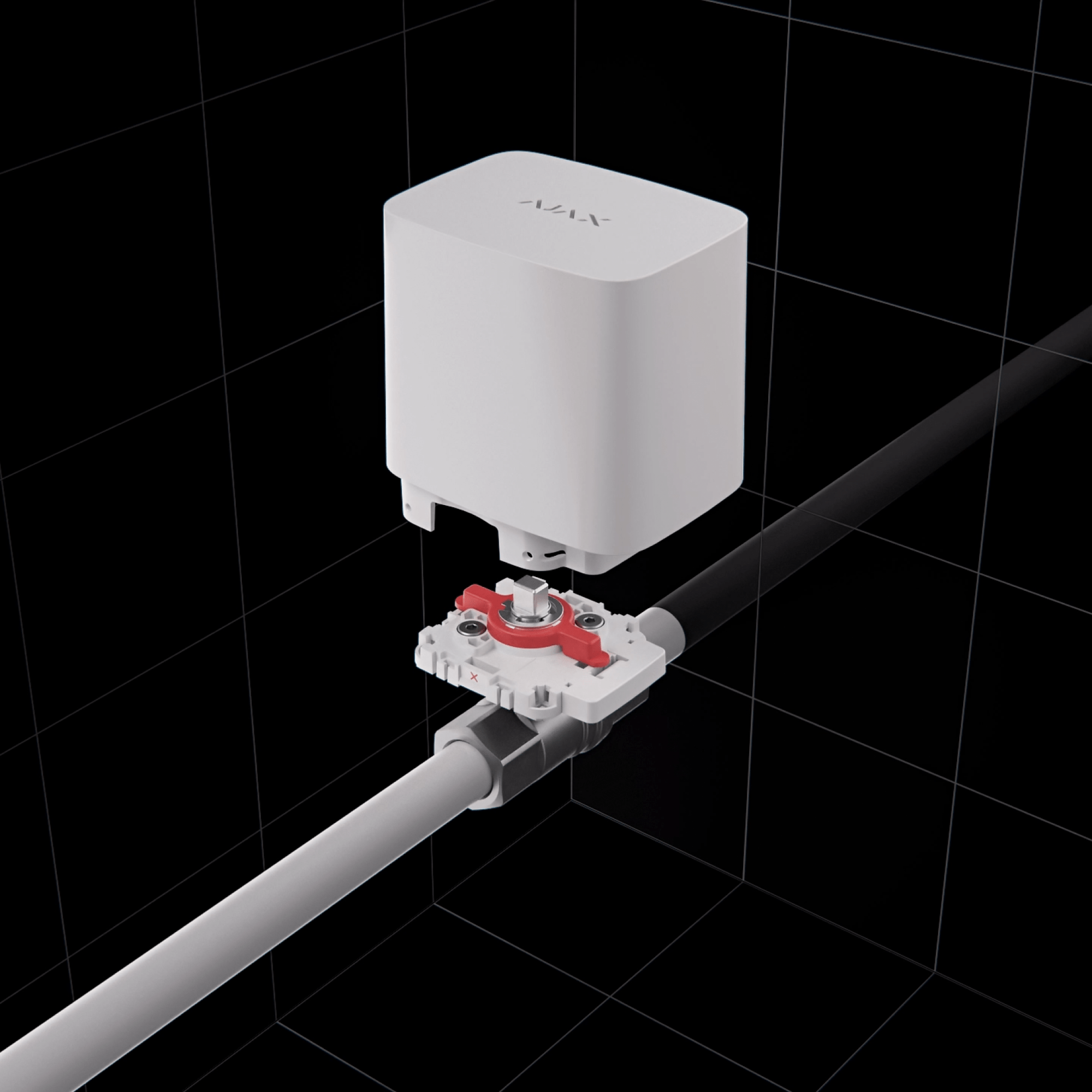

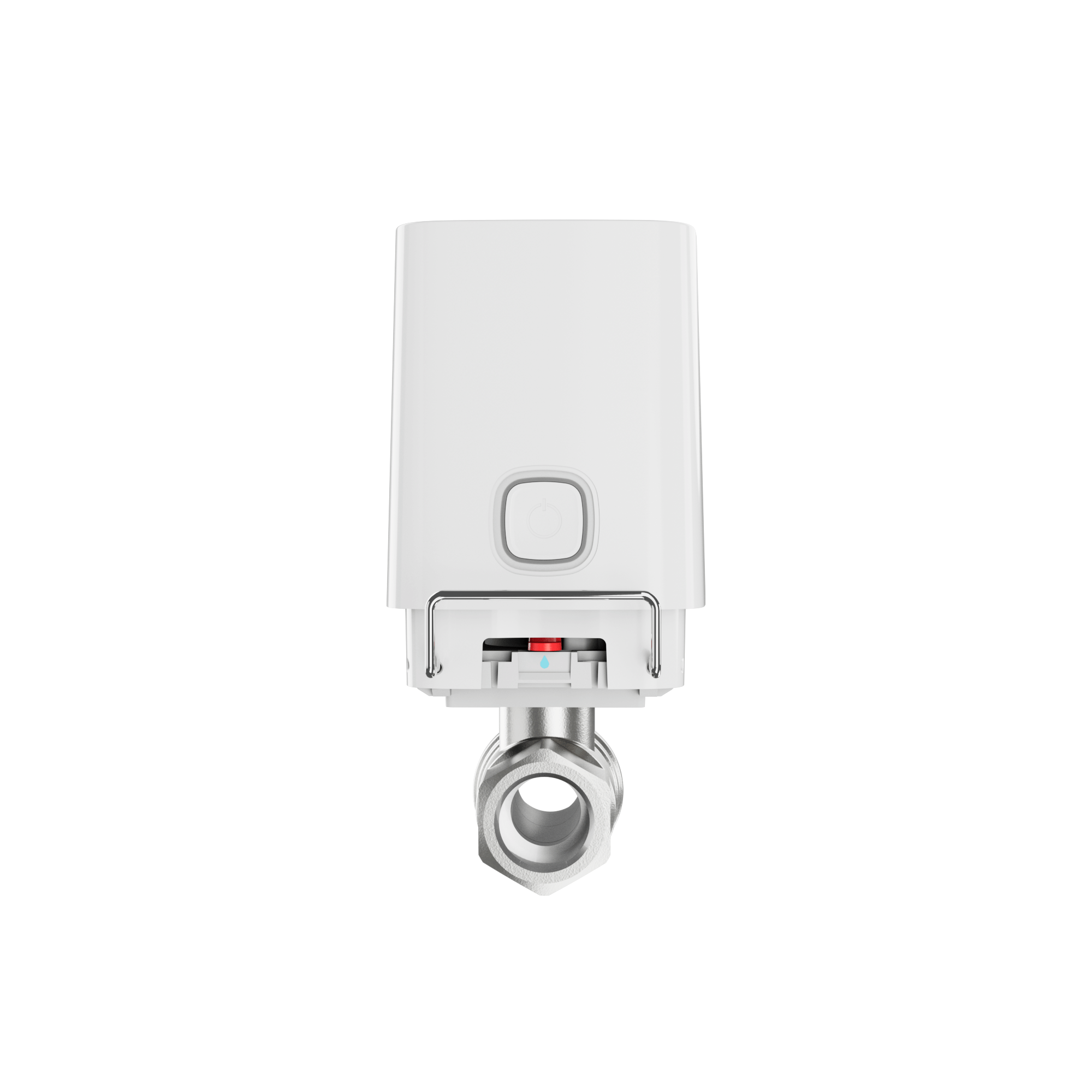

Voorzien van LED‑indicatie, bedieningsknop, mechanische open/gesloten indicator, montageklemmen (standaard en anti‑sabotage), montagepaneel en een verwijderbaar deel dat rotatie van de actuator tot 180° toestaat. Sabotageknop detecteert het verwijderen van de actuator.

Compatibiliteit en installatie

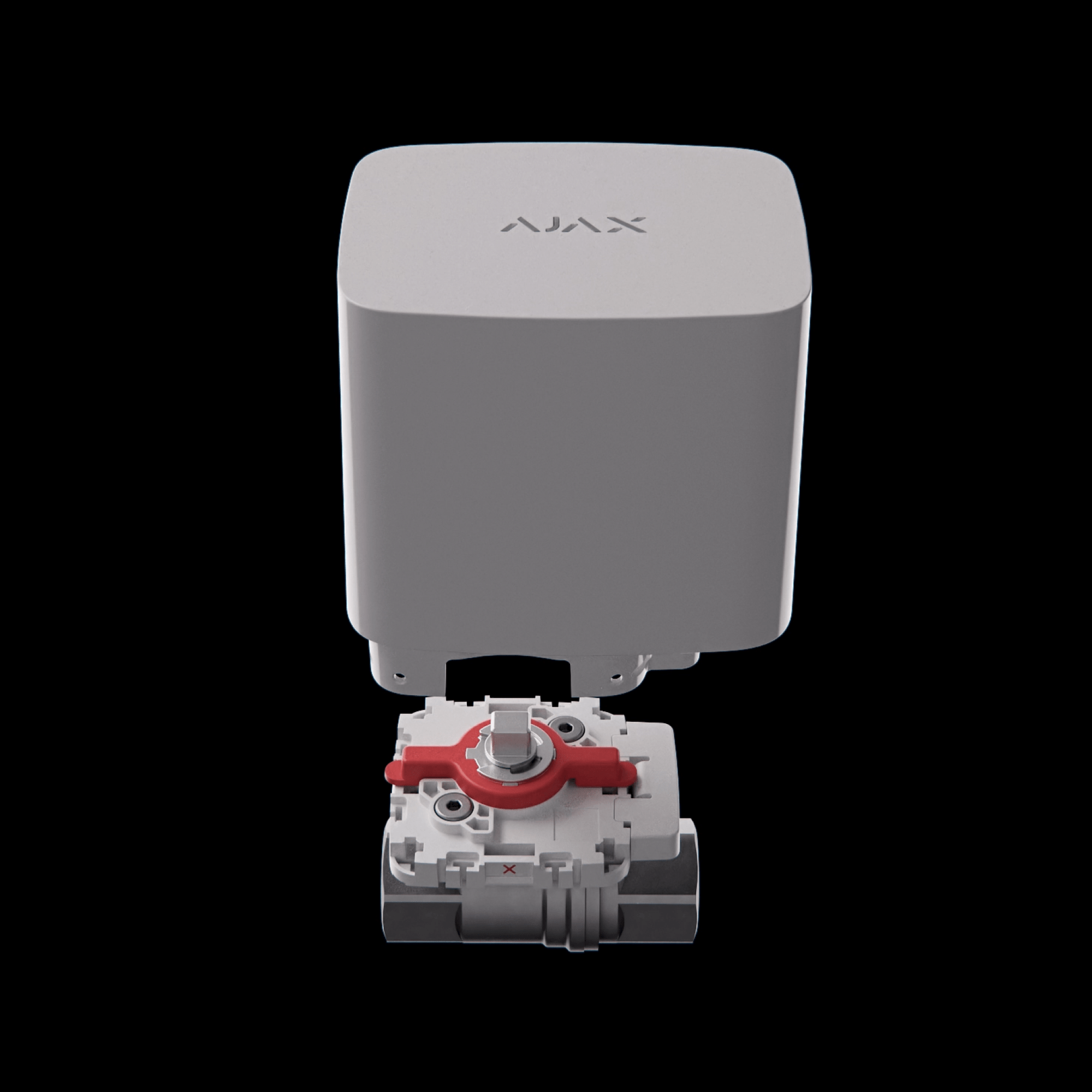

Wordt geleverd met een RuB‑kogelkraan; voor derden afsluitkleppen gelden ISO 5211 (F03) flensaansluiting en maximale torsievereiste. Maximale torsie van de actuator is 8,5 N·m; aanbevolen kleptorsie niet hoger dan 7–7,5 N·m. Zorg dat de klepdiameter overeenkomt met de leidingdiameter en dat er ruimte is voor montage en onderhoud.

Elektrisch en prestatiespecificaties

Communiceert met de hub via het versleutelde Jeweller‑radioprotocol (bereik tot 1.100 meter in open veld). Werkt tot drie jaar op de voorgeïnstalleerde batterijen. Externe voeding mogelijk: 7,5–14 V⎓ met een bedrijfsstroom van minstens 1,8 A. Bedrijfstemperatuur apparaat: 0 tot +60 °C; maximale bedrijfsluchtvochtigheid 95%.

Leidingcondities en beperkingen

Geschikt voor waterleidingen en verwarmingsbuizen (vloeistoftemperatuur +5 tot +120 °C). Niet bedoeld voor gas of andere media dan water. Maximale bedrijfsdruk van de leidingen is 10 bar. Voorkom installatie op leidingen die kunnen bevriezen of de toegestane temperaturen/druk overschrijden.

Signaal en monitoring

Controleer Jeweller‑signaalsterkte op de installatieplaats; aanbevolen 2–3 streepjes. Bij minder dan twee streepjes gebruik een signaalversterker. Alleen verbindingsonderbrekingen tussen WaterStop en de hub (of repeater) worden standaard naar een NSL verzonden; gebruik PRO Desktop om alle apparaatgebeurtenissen te ontvangen.

Onderhoud

Controleer periodiek batterijniveau; bij waarschuwing batterijen vervangen. Bij aangesloten externe voeding toont de status of deze verbonden is; bij ontkoppeling werkt het apparaat op batterijen. Laat installatie en onderhoud door een loodgieter of erkend installateur uitvoeren.
